Una fachada ventilada de piedra natural es un cerramiento en el que las placas de piedra se fijan con anclajes mecánicos a una subestructura y quedan separadas del muro por una cámara por la que circula el aire. Permite colocar el aislamiento por el exterior del muro, proteger el cerramiento de la lluvia, corregir un soporte irregular en una rehabilitación o revestir un edificio en altura con un material incombustible.
Esta guía recorre el sistema, los anclajes, la normativa española, la elección entre caliza y arenisca y la documentación técnica de la piedra. Los datos son los ensayos de nuestras ocho areniscas de cantera propia, y las obras, cinco fachadas para las que hemos fabricado la piedra.
En esta guía: qué es · cuándo se usa · anclajes · normativa · caliza o arenisca · formato y despiece · documentación técnica · obras · preguntas frecuentes
Qué es una fachada ventilada y cómo funciona
De fuera adentro, el sistema tiene cuatro capas:
- Placas de piedra natural. Reciben el sol, la lluvia y los golpes, y dan la imagen del edificio.
- Cámara de aire ventilada. Por ella circula el aire que evacua el calor y la humedad.
- Aislamiento térmico. Colocado sobre la cara exterior del muro y protegido por la cámara.
- Muro soporte. Recibe el peso de la piedra a través de la subestructura y de los anclajes.
El aire de la cámara se calienta y asciende. Ese tiro, conocido como efecto chimenea, se lleva el calor y la humedad, y el aislamiento trabaja seco.

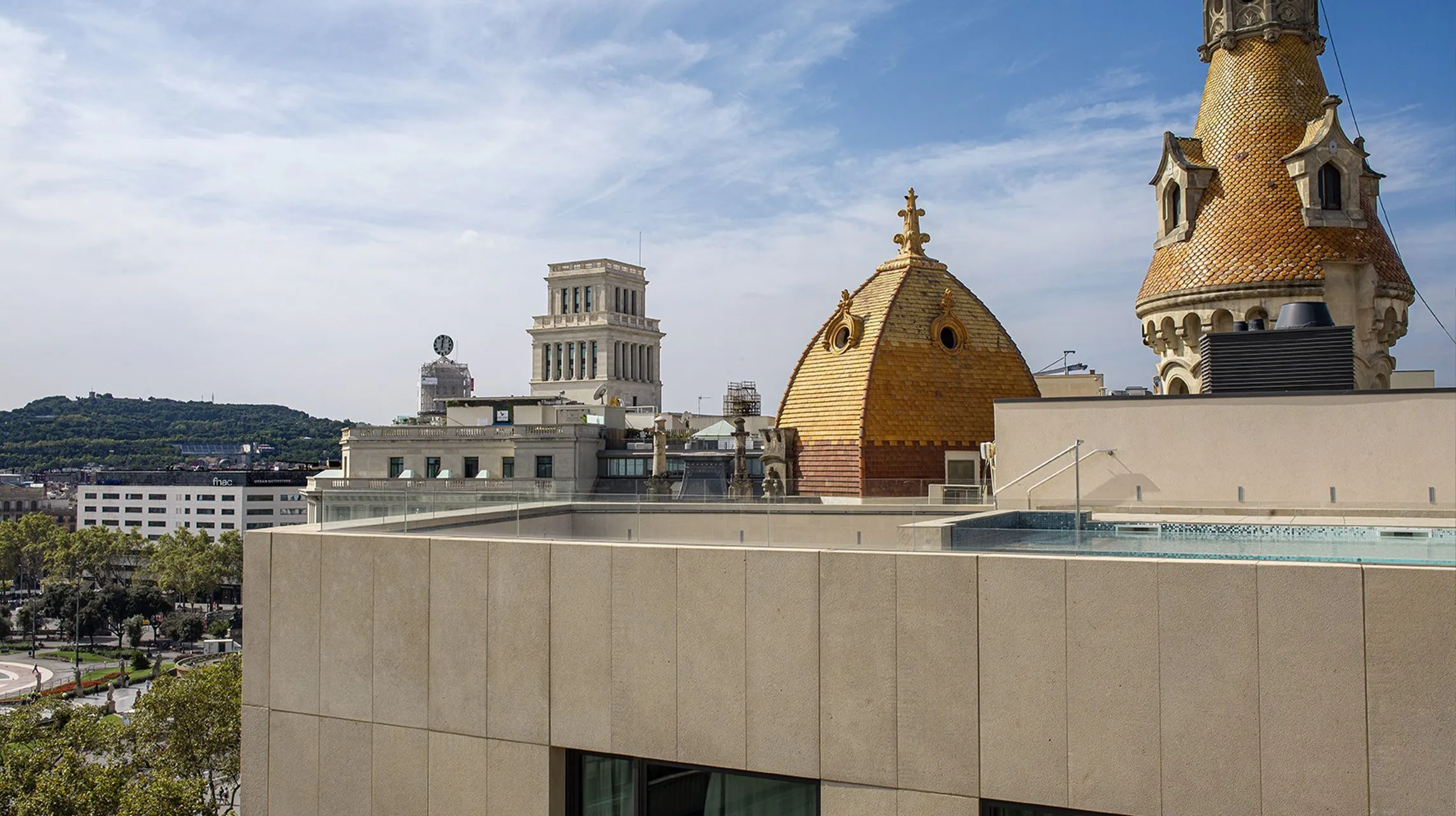

Hotel ME Barcelona, con fachada de arenisca Perla abujardada en gran formato.
El Código Técnico de la Edificación recoge esta solución en su documento de protección frente a la humedad (CTE DB-HS1). Una cámara ventilada de entre 3 y 10 cm de espesor, con aberturas de al menos 120 cm² por cada 10 m² de paño, obtiene la calificación más alta de resistencia a la filtración del agua de lluvia.
Como las placas van separadas del muro, la subestructura absorbe además los desplomes y las diferencias de cota del soporte, y la fachada terminada queda en un solo plano.
Cuándo se usa una fachada ventilada de piedra
En edificios de altura. La piedra natural tiene la clasificación de reacción al fuego A1, la de los materiales no combustibles, y la obtiene sin necesidad de ensayo. El documento de seguridad en caso de incendio del CTE (DB-SI) exige al revestimiento de fachada la clase B-s3,d0 por encima de 18 m de altura, y la piedra la cumple a cualquier altura. El aislamiento, la subestructura y las barreras de la cámara los justifica el proyectista.
En rehabilitación. La subestructura regulable corrige la geometría del muro original, que rara vez es perfecta.
Bajo sol intenso y cambios bruscos de temperatura. La hoja de piedra recibe la radiación y la cámara evacua el calor. En Doha, el Hotel Meliá Bin Shamikh lleva desde 2015 una fachada de arenisca Clara fijada con anclajes.
Cuando buscas una fachada de vida larga. La piedra no lleva una capa de acabado que haya que renovar. Si el edificio se amplía dentro de unos años, la cantera propia nos permite volver al mismo origen y seleccionar piezas coherentes con las ya colocadas.
También cuenta en las certificaciones ambientales. Según las declaraciones ambientales sectoriales (EPD) del Natural Stone Institute, un revestimiento de piedra natural incorpora 21,4 kg CO₂ eq/m², frente a los 62,3 del hormigón prefabricado.
El condicionante es el peso. Una placa de arenisca de 4 cm pesa entre 94 y 106 kg/m², de modo que el soporte y los anclajes se calculan desde el primer croquis.
La fachada ventilada es una de las aplicaciones de la piedra natural que trabajamos, junto a los pavimentos, la restauración y los elementos arquitectónicos.
Anclaje de la piedra en una fachada ventilada
La piedra se fija en seco, con anclajes mecánicos y sin adhesivos. Los anclajes cumplen dos funciones:
| Función | Qué hace | Qué revisar |
|---|---|---|
| Sustentación | Recoge el peso de la placa | Apoyo real, tolerancias y compatibilidad con el canto |
| Retención | Controla los desplazamientos de la placa y su estabilidad | Holgura admisible y precisión del mecanizado |
El anclaje puede quedar visto u oculto. El visto simplifica el montaje y forma parte del alzado. El oculto deja la piedra limpia y exige más precisión en el mecanizado del canto.
Las placas de Clara apomazada del Hotel Meliá Bin Shamikh, de 120×60×3 cm, salieron de fábrica con el canto ranurado para su anclaje.

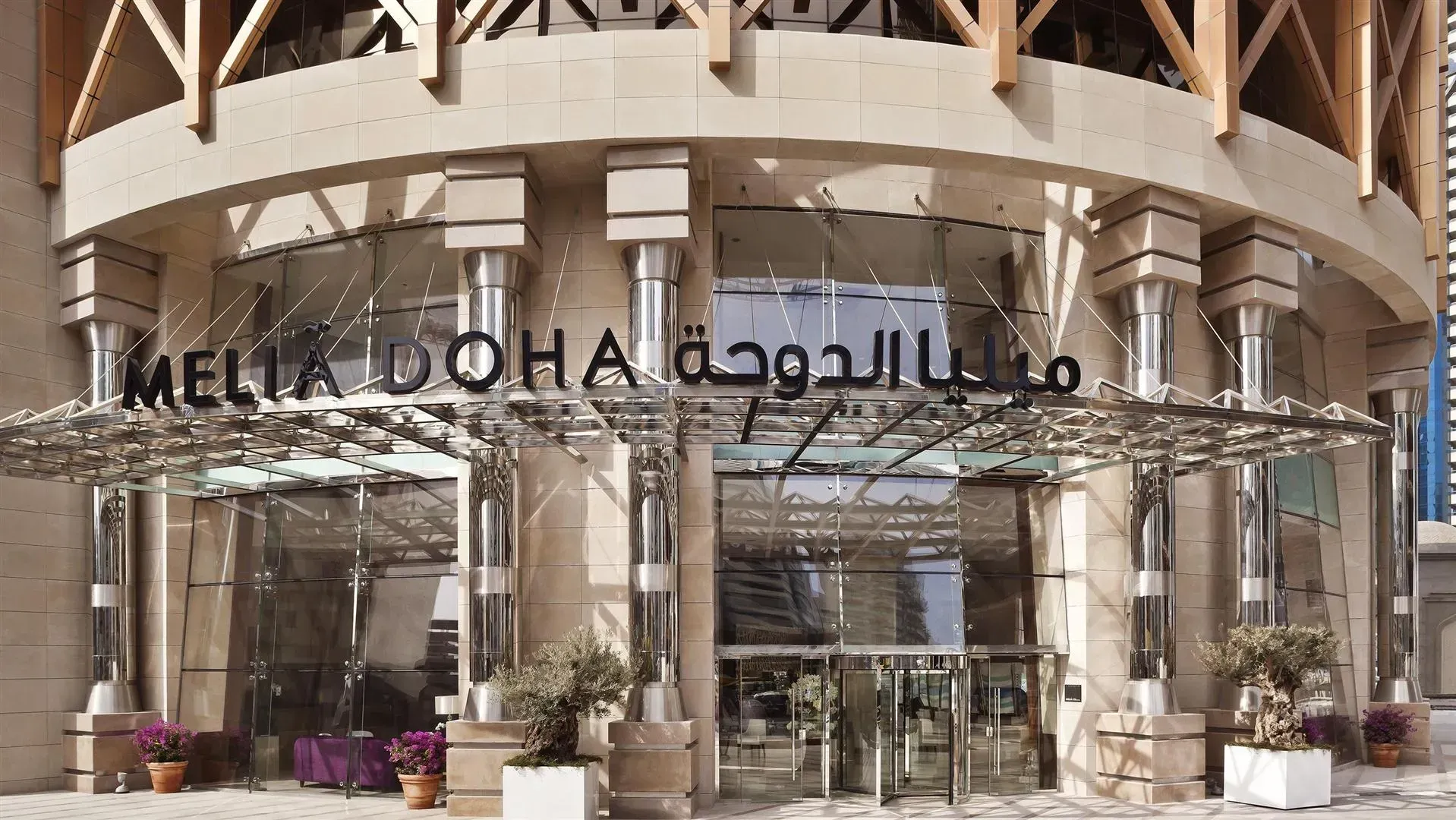

Arenisca Clara apomazada de 120×60×3 cm con el canto ranurado (Hotel Meliá Bin Shamikh, Doha).
Carga de rotura de la piedra en el anclaje
Cada piedra resiste de forma distinta en el punto donde se ancla, y ese comportamiento se ensaya. La norma UNE-EN 13364 mide en newtons (N) la fuerza con la que rompe la piedra alrededor del anclaje. Como orden de magnitud, 1.000 N equivalen al peso de unos 100 kg.
| Piedra | Carga de rotura en el anclaje |
|---|---|
| Clara | 850 N |
| Brisa, Duna, Perla y Sunstone | 900 N |
| Violet | 1.900 N |
| Northcliff Blue | 2.050 N |
Valores de la ficha técnica de cada piedra (enero de 2026). La ficha de Rustic no publica este ensayo.
Con ese valor, el formato de la placa y la carga de viento, el calculista decide cuántos anclajes lleva cada pieza y dónde se colocan.
Normativa de las fachadas ventiladas y de sus anclajes
Estas son las normas que intervienen en un aplacado ventilado de piedra en España:
| Norma | Qué regula |
|---|---|
| UNE 22203:2011 | Construcción de aplacados de fachada con piedra natural. Aplica un factor de seguridad de 3 al aplacado con anclaje mecánico |
| CTE DB-SE-AE | Acciones de viento con las que se dimensionan la placa y el anclaje, según la altura, la zona y la exposición |
| CTE DB-HS1 | Protección frente a la humedad, con la cámara ventilada de 3 a 10 cm |
| CTE DB-SI | Reacción al fuego del revestimiento según la altura de la fachada |
| UNE-EN 1469 | Requisitos de las placas de piedra natural para revestimiento, base de su marcado CE |
| UNE-EN 13364 | Ensayo de la carga de rotura de la piedra en el anclaje |
El factor de seguridad de 3 significa que la placa debe romper a flexión con una carga tres veces superior a las tensiones que va a recibir en servicio. En zonas sísmicas el cálculo incorpora además la norma sismorresistente vigente, y en plantas bajas, los impactos. Lo desarrolla la Guía Técnica de la Piedra Natural del Clúster de la Piedra.
Espesor de la placa de piedra
El espesor sale del cálculo. Intervienen la carga de viento, el formato y la resistencia a flexión de la piedra, que es el esfuerzo de doblado que soporta antes de romper y se mide en megapascales (MPa). Con 23,3 MPa, Northcliff Blue admite placas más grandes o más delgadas que una piedra de 8,5 MPa.
El mínimo de 30 mm que se cita a menudo era la recomendación de la NTE-RPC, hoy obsoleta, y de la UNE 41957-1, anulada. Sigue siendo una referencia habitual. Con nuestras areniscas, la fachada ventilada se resuelve entre 30 y 40 mm.
Piedra caliza o arenisca en una fachada ventilada
La norma y el método de cálculo son los mismos para una caliza, una arenisca o un granito. Cambian los valores de ensayo de cada piedra, y con ellos el formato y el espesor posibles. Antes de fijar una piedra, pide su ficha técnica y compara cuatro datos:
- Resistencia a flexión, que limita el formato y el espesor.
- Carga de rotura en el anclaje, de la que depende el número de fijaciones.
- Absorción de agua o porosidad, que indica cuánta agua entra en la piedra.
- Resistencia después del ensayo de heladas, si la obra está en clima frío.
Las piedras de nuestras canteras son areniscas. Cinco de ellas son calcaretinas (areniscas cuyos granos une un cemento calcáreo): Clara, Brisa, Duna, Perla y Sunstone. Rustic, de base gris con matices dorados, y Northcliff Blue son litoarenitas, en cuyo grano hay también fragmentos de otras rocas. Violet es una cuarzoarenita, formada casi por completo por granos de cuarzo.
| Propiedad | Calcaretinas | Rustic | Violet | Northcliff Blue |
|---|---|---|---|---|
| Resistencia a compresión | 73–82 MPa | 86 MPa | 211 MPa | 147 MPa |
| Resistencia a flexión | 8,5–9,7 MPa | 10,5 MPa | 19,1 MPa (perpendicular) / 14,0 MPa (paralela) | 23,3 MPa |
| Flexión después del ensayo de heladas | 7,9–9,3 MPa | 10,1 MPa | 12,7 MPa | 24,9 MPa |
| Densidad aparente | 2.360–2.430 kg/m³ | 2.460 kg/m³ | 2.600 kg/m³ | 2.640 kg/m³ |
| Carga de rotura en el anclaje | 850–900 N | — | 1.900 N | 2.050 N |
Valores de las fichas técnicas de enero de 2026. Violet da la flexión con la carga perpendicular y paralela a la laminación; su valor tras heladas no indica la dirección. La ficha de Rustic no incluye el ensayo de anclaje.
En cuanto al agua, las fichas publican dos magnitudes distintas, que no se comparan entre sí. La porosidad abierta es el volumen de poros comunicados con el exterior: entre un 12,4 y un 12,6 % en las calcaretinas y un 9,9 % en Rustic. La absorción de agua es el peso de agua que toma la piedra: un 0,80 % en Northcliff Blue. Violet publica las dos: un 3,7 % de porosidad abierta y un 1,0 % de absorción.

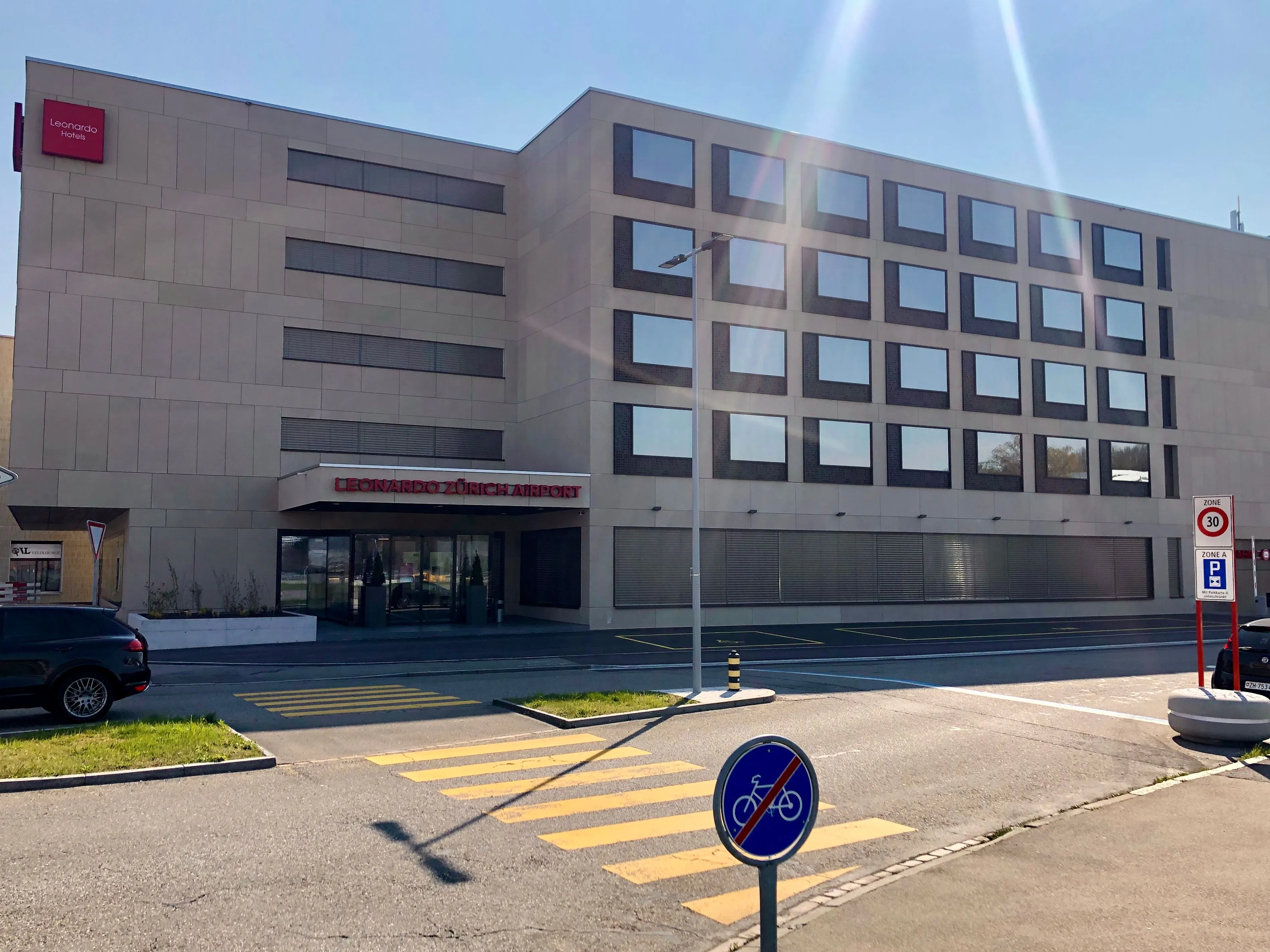

Arenisca Clara en una fachada en Suiza.
Para los paños de fachada recomendamos las calcaretinas. Clara es de un beige claro y neutro, Brisa tiene una veta suave y Perla, un tono crema. Violet y Northcliff Blue dan los valores más altos de flexión y de anclaje. Para una obra con heladas frecuentes recomendamos Northcliff Blue, cuya flexión después del ensayo de heladas es de 24,9 MPa.
Si buscas una caliza, nuestra línea Rubio Selection incluye calizas como Nivis, de tono beige muy claro, que procede de canteras asociadas y se elabora en nuestra fábrica.
Acabados de la piedra para fachada
El apomazado deja una superficie lisa y mate, como la del Meliá Bin Shamikh. El abujardado y el arenado dan textura y recogen la luz, como el abujardado del ME Barcelona. El flameado solo es posible en Violet y Northcliff Blue, y los acabados de la familia Especial Rubio se aplican a las cinco calcaretinas y a Rustic. Tienes cada uno explicado en la guía de acabados de la piedra natural.

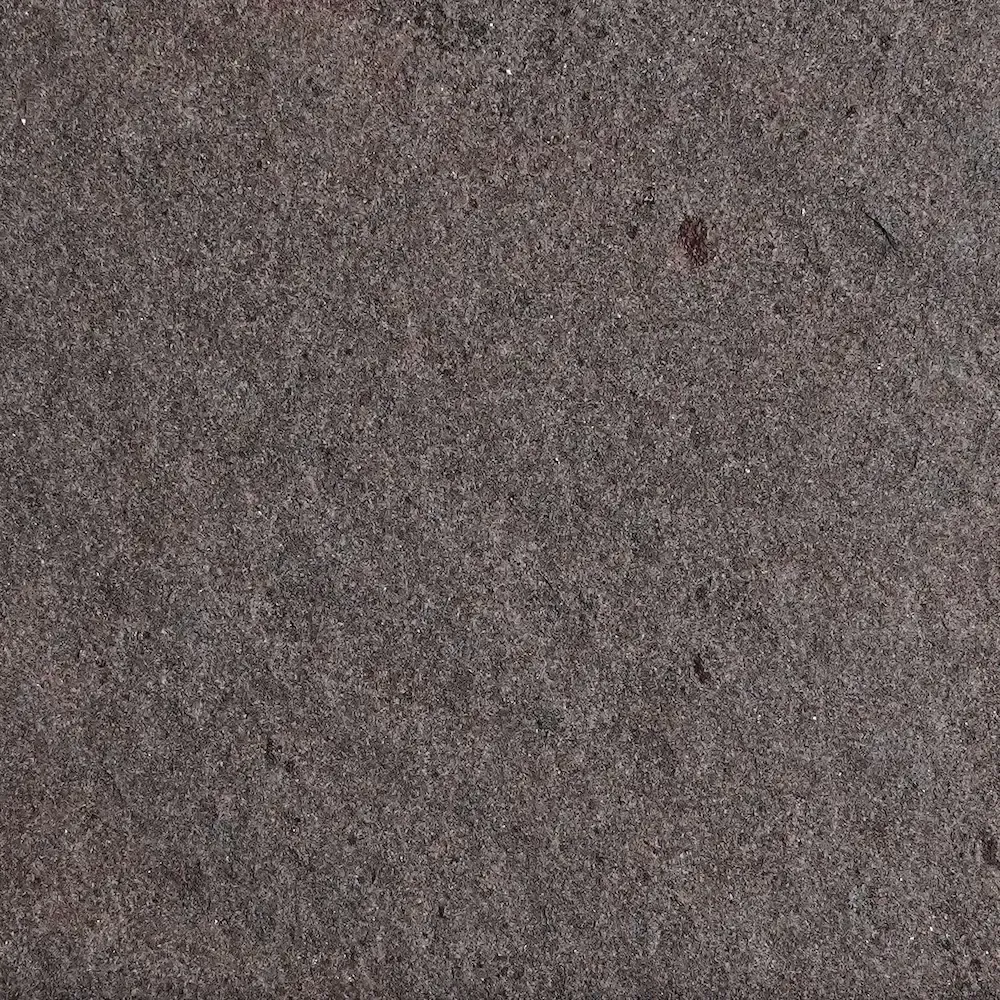

Flameado sobre Violet.
Formato y despiece de las placas
El despiece empieza por la pieza que se puede fabricar, mecanizar, transportar y montar. Como referencia de tamaño, para el Leonardo Hotel Zürich Airport fabricamos elementos de Clara de hasta 254×90×4 cm, y para el Hotel ME Barcelona, piezas de Perla de hasta 240×100 cm.
Con el primer alzado se resuelven también estos puntos:
- Juntas. La junta abierta marca la sombra y deja ver el sistema. La junta más cerrada da un aspecto macizo y deja menos tolerancia.
- Huecos. Jambas, dinteles y vierteaguas se dibujan como una familia de piezas.
- Esquinas. Pueden ser macizas, a inglete o con cambio de plano.
- Arranques y coronaciones. Son los puntos más expuestos de la fachada.
Una malla alineada con los ejes de los huecos y los cantos de forjado reduce los recortes y las piezas residuales. Separar desde el principio las piezas de serie de las especiales simplifica la fabricación y las reposiciones futuras.
Documentación técnica de la piedra para el montaje
La documentación de una fachada ventilada tiene tres orígenes: la piedra, el sistema de anclaje y el cálculo. Nosotros suministramos la piedra cortada a medida, y con ella va esta documentación:
- Ficha técnica de cada arenisca, con sus ensayos según normas UNE-EN, entre ellos compresión, flexión, densidad, porosidad o absorción y heladicidad.
- Declaración de prestaciones de cada piedra, emitida en enero de 2026 según el Reglamento (UE) 305/2011.
- Muestras del acabado elegido, para aprobar el color y la textura antes de fabricar.
- [Catálogos](/catalogos/) con la gama de piedras y de acabados.
El cálculo de los anclajes y el montaje corresponden al proyectista, al fabricante del sistema de fachada y a la empresa instaladora. Para preparar la piedra necesitamos estos datos del proyecto:
| Dato | Para qué sirve |
|---|---|
| Sistema de fachada y fabricante | Define las ranuras, los anclajes y las tolerancias |
| Espesor y formato de placa | Condiciona el peso, la flexión y la modulación |
| Mecanizado de canto | Ranura o perfil que requiere el sistema |
| Altura, exposición y carga de viento | Marcan la exigencia del cálculo |
| Requisitos de impacto | Afectan sobre todo a las plantas bajas |
Cinco fachadas de piedra natural construidas
- [Hotel ME Barcelona](/proyectos/hotel-me-barcelona/) (2021). En el Passeig de Gràcia, fachada premontada de Perla abujardada en gran formato.
- [Leonardo Hotel Zürich Airport](/proyectos/leonardo-hotel-zurich-airport/) (2022). Elementos de Clara en gran formato para una arquitectura de líneas limpias.
- [Hotel Meliá Bin Shamikh](/proyectos/hotel-melia-bin-shamikh/) (Doha, 2015). Clara apomazada en placas de 120×60×3 cm, elegida por su uniformidad y su ausencia de brillo.
- [Hotel Waldorf Astoria](/proyectos/hotel-waldorf-astoria/). Brisa apomazada en gran formato, con su veta suave.
- [Obra Cremon](/proyectos/obra-cremon/) (Hamburgo, 2020). Clara en un edificio nuevo del casco histórico, junto al antiguo acceso al puerto. Su tono arena lo integra en el entorno.

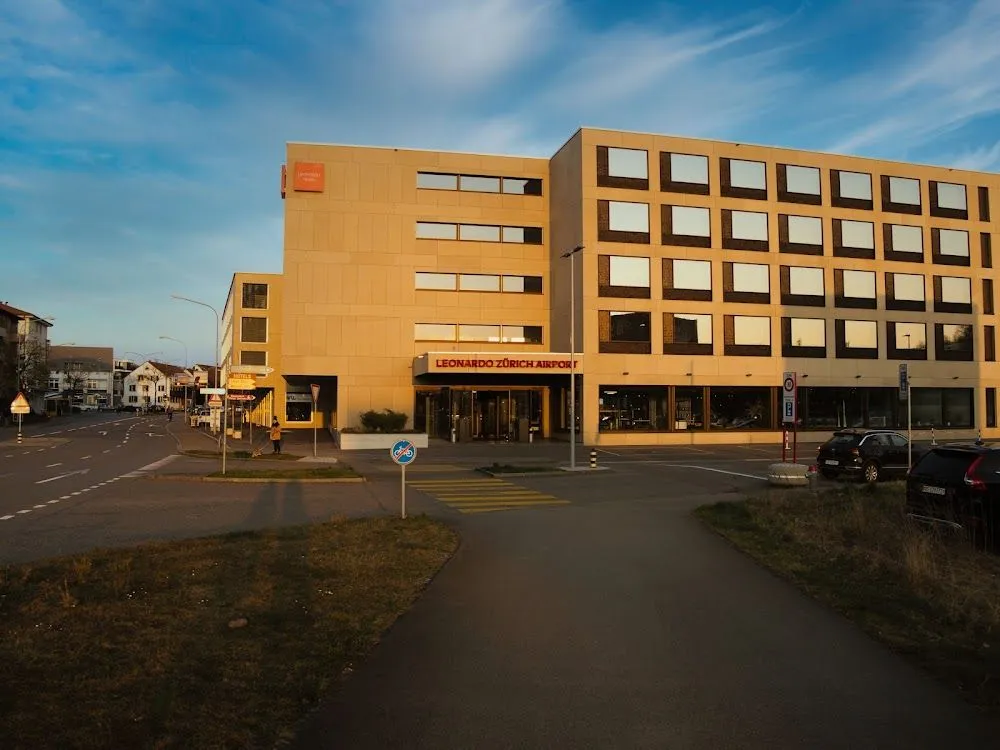

Leonardo Hotel Zürich Airport, con fachada de arenisca Clara.

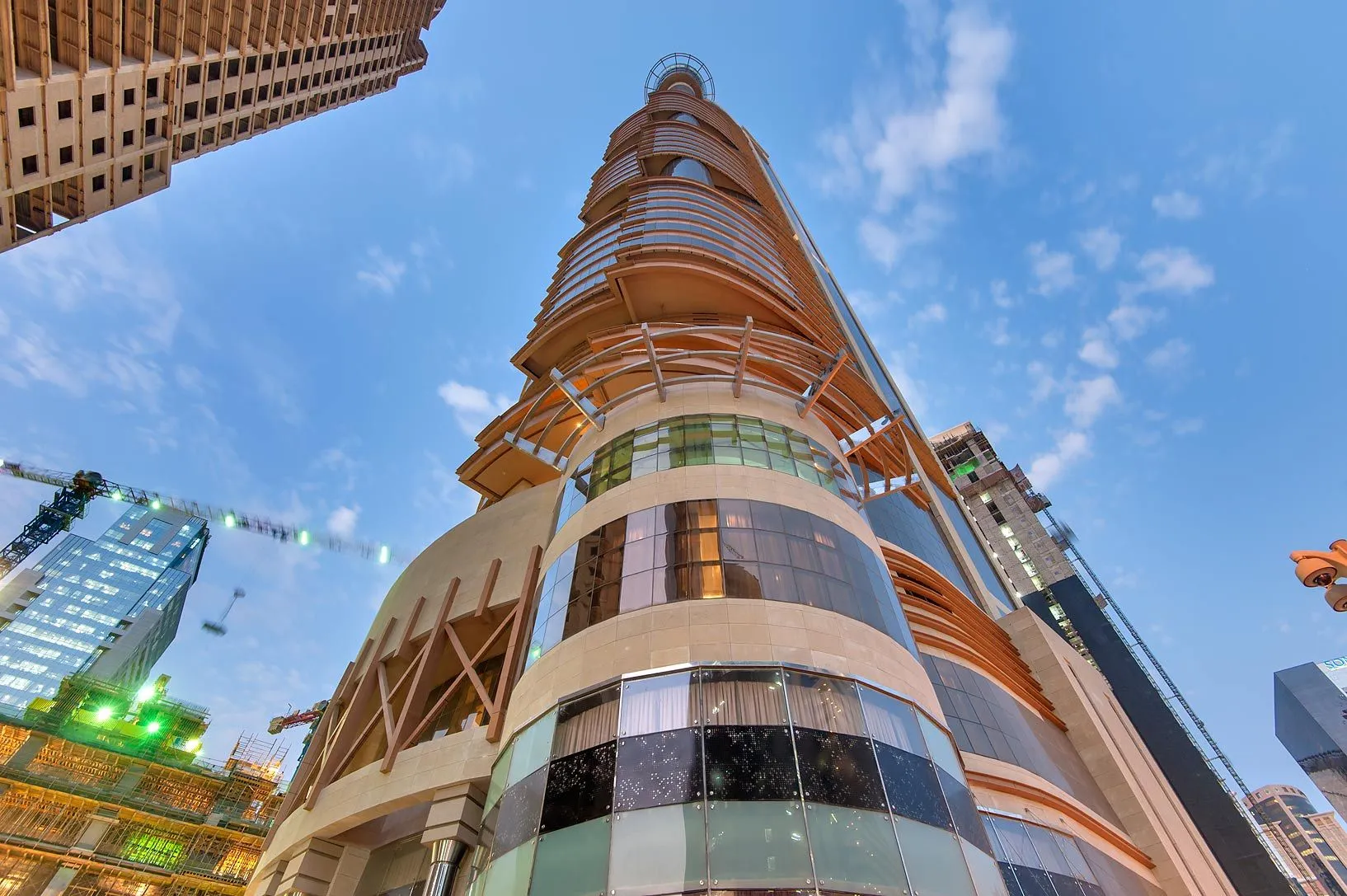

Hotel Meliá Bin Shamikh, en Doha, con arenisca Clara apomazada.
Hay más obras en la sección de proyectos.
Preguntas frecuentes
¿Qué espesor necesita la piedra en una fachada ventilada?
Se calcula con la carga de viento (CTE DB-SE-AE), el tamaño de la placa y la flexión que resiste la piedra, aplicando el factor de seguridad de 3 de la UNE 22203. En nuestras areniscas el intervalo habitual es de 30 a 40 mm.
¿Cuánto pesa una fachada ventilada de arenisca?
Entre 71 y 79 kg/m² con placas de 3 cm y entre 94 y 106 kg/m² con placas de 4 cm, según la densidad de la piedra (de 2.360 a 2.640 kg/m³). A ese peso se suma el de la subestructura.
¿Cómo se ancla la piedra en una fachada ventilada?
Con anclajes mecánicos fijados a una subestructura de perfiles y ménsulas, sin adhesivos. Unos sustentan el peso de la placa y otros la retienen. Las placas de Clara del Hotel Meliá Bin Shamikh, por ejemplo, salieron de fábrica con el canto ranurado para el anclaje.
¿Qué normativa regula los anclajes de una fachada ventilada de piedra?
La UNE 22203:2011 regula la construcción del aplacado y aplica el factor de seguridad de 3. El CTE DB-SE-AE da las acciones de viento, y la UNE-EN 13364 es el ensayo con el que se obtiene la rotura en el anclaje de cada piedra.
¿Se puede hacer una fachada ventilada con piedra caliza?
Sí. La norma y el cálculo no cambian respecto a una arenisca o un granito. El formato y el espesor dependen de los ensayos de la caliza concreta: flexión, carga de rotura en el anclaje, absorción y heladicidad.
¿Cumple la piedra natural la exigencia de fuego de las fachadas?
Sí. La piedra natural es Euroclase A1, no combustible, y cumple la reacción al fuego que el CTE DB-SI pide al revestimiento de fachada sea cual sea la altura del edificio. El aislamiento y el resto del sistema se justifican aparte.
¿Qué mantenimiento necesita una fachada de piedra natural?
Limpieza, revisión visual de las juntas y comprobación periódica de los anclajes y de las piezas de remate. La piedra no tiene un acabado que caduque.
¿Rubio instala la fachada ventilada?
No. Suministramos la piedra cortada a medida y con su acabado. El montaje lo realiza la empresa instaladora.
Cuéntanos qué sistema de anclaje vas a usar, el formato de placa y dónde está el edificio. Con esos datos te decimos qué piedras encajan y te enviamos sus fichas técnicas y muestras.
